程力威牌東風天龍8x4 33立方清洗吸污車
國六
程力威東風天龍后前四后八33方清洗吸污車是程力專用汽車股份有限公司根據環衛市場需求開發的一種新型多功能清洗吸污車,可上藍牌也可以上黃牌,可選用兩種公告參數。
該車采用東風天龍8x4系列底盤,加裝高壓泵、高壓管、自動回位卷盤、高壓沖頭、真空吸污泵、壓力罐體、液壓部分、管網系統、真空壓力表、油水分離器、視污窗、洗手裝置等改裝而成,安裝朝柴,玉柴,云內等發動機,排放達到國六標準。
清洗吸污車是我廠設計特別適宜于下水道污泥抽吸,清撈,裝卸,管道清洗為主的環衛系列用車,即可抽吸城市化糞池、下水道淤泥、管道沉積物,也可用于管道死角淤泥的疏通,工業排液管道,壁面的清洗等。
程力威牌東風天龍8x4 33立方清洗吸污車詳細參數
產品名稱
|
22立方清洗吸污車
|
整車型號
|
CL5310GQWZH6
|
底盤型號
|
DFH1310A9
|
底盤品牌
|
東風牌
|
發動機型號
|
DDi75E350-60
|
發動機功率Kw
|
257(350馬力國六)
|
總質量Kg
|
31000
|
額定質量Kg
|
11975,11910
|
整備質量Kg
|
18895
|
軸數
|
4
|
外形尺寸mm
|
11990X2550X3980
|
罐體容積m3
|
13方水罐/20方污水罐(可自由分配)
|
軸距mm
|
1995+4600+1350
|
輪胎規格
|
295/80R22.5 18PR
|
高壓泵壓力MPa
|
15
|
高壓泵流量L/min
|
330
|
垂直吸程M
|
≥8
|
抽滿罐時間
|
≤15min
|
副發動機
|
選裝濰柴375-415馬力副發動機
|
上裝配置
|
上裝標配:罐體材質:Q235優質碳鋼,天津通潔高壓泵(進口意大利或德國高壓泵),60米高壓管,自動回位卷盤,10個高壓沖頭,帶加粗污水觀察管,1個自流口、洗手裝置、吸污管1根、真空泵(選裝水循環泵)、防溢閥,后門液壓開閉,帶液壓自卸功能,其余按公司標配。
|
程力威牌東風天龍15立方清洗吸污車簡介:
底盤配置:原裝東風天龍底盤,康明斯350馬力國六柴油發動機,軸距1995+4600+1350,295/80R22.5 18PR真空胎,帶方向助力,帶ABS報死系統,整車外形美觀大方,駕乘舒適。
上裝配置:清水罐容積:13立方米,污水罐容積:20立方米(清水罐與污水罐可自由分配),罐體材質采用Q235武鋼8MM厚碳鋼板,標配采用億豐大功率雙10噸真空泵(選裝水循環泵),油水分離器,防溢閥,視污管,配一根6米吸污管,罐體封頭一次壓鑄成型,罐體具有舉升功能,后門液壓開啟,配高壓泵:天津通潔高壓泵(選裝意大利進口高壓泵)壓力:15Mpa 、流量:330L/min 、膠管長度:60m、卷管力:1800 N 、膠管內徑:φ19 mm、接頭型式 :1-10 、卷管速度:0-25m/min 、孔夾角度:15°,25° 推進力:≥180 N 。隨車配備10個不同型號高壓噴頭。1-5號用于管道疏通,6-10號用于管道清洗。配有高壓水泵的水罐車,清洗城市下水道的沉積物,疏通下水道。也可用于清洗工業排液管道、壁面等,該車可加裝灑水功能兼作灑水、運水和沖洗公路用,緊急時可用于救火。
整車出具:底盤合格證、整車合格證、機動車輛上牌發票、隨車工具、車輛質保手冊、全國服務站名錄等。
售后服務:在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理,超過一年,只收取零件費、上門服務到達時間:1000公里內,24小時內到達,1000公里之外48-72小時內到達、直接與我公司取得聯系,根據客戶需求派發相應配件、產品底盤故障,請按底盤廠家在就近服務站維修。
程力清洗吸污車結構簡介:
程力清洗吸污車主要由底盤+罐體+夾心取力器+高壓泵+高壓三通+卷管器+高壓管+噴頭+液壓系+真空泵+ 真空系統+液壓舉升機構等部分組成。
程力清洗吸污車 高壓部分:主要通過全功率式取力器推動高壓泵產生高壓射流水,通過高壓噴頭反射水增壓作用沖洗管道內的各種堵塞物來從而達到疏通清潔管道的目的。
程力清洗吸污車吸污部分:通過側掛取力器驅動 真空泵,抽取罐內空氣,使罐體內部形成真空通過大氣壓將污物吸入罐體內!
程力清洗吸污車大型清洗吸污車工作原理:采用副發動機驅動真空泵作業。從而實現清洗吸污兩個功能同事使用,大大提高工作效率!
程力威牌東風天龍前四后八清洗吸污車特點:
●采用東風二類底盤DFH1310A9系列成熟產品,質量可靠,售后方便快捷。
●多種發動機可供選擇,功率213kW-257KW,額定轉速 2500r/min。
●清水箱:8mm 板材,圓柱形,內置防波板。帶低水位報警保護裝置,總?cè)莘e 5m3。
● 污水罐:8mm 板材,圓柱形,后蓋自動開閉,傾翻卸料。帶高液位報警保護裝置,總?cè)莘e17m3。
●取力方式:分動箱取力,從底盤發動機取力并分別輸送給真空泵、高壓水泵。實現多點大功率取力,屬關鍵技術。
●高壓疏通、清洗:高壓泵流量330L/MIN,具有水壓高,流量大,疏通距離遠等特點,工作壓力可根據情況自由調節,高壓疏通管液壓收放,另配不同型號噴頭以滿足不同工況的使用
● 水管卷盤:液壓驅動,正反轉,無級調速。安裝于污水罐后蓋上,可纏繞存放 DN25,的專用膠管不少于 80m。
● 專用高壓管:國產優質 DN25 的下水道疏通專用膠管,耐高壓,質量輕,摩擦阻力小,抗劃傷能力強。標準配置管長:80m。
●三角形噴頭:同時向前向后噴射。適用于完全堵塞的管道。
●蘑菇形噴頭:噴嘴以兩種角度布置,有較大的推力,用于有油脂的管道。
●水雷形噴頭:噴嘴與噴頭軸線成 15°或 30°夾角,通常情況下使用。
●自制長噴頭:管長50-80cm,用于車輛清潔,路面清洗,污物硬化處理。
●真空抽污:意大利原裝進口真空泵,具有抽吸距離遠、吸程高等特點。垂直吸力不小于15米,水平距離不小于50米。
●降溫系統:采用注入式風冷系統,提供進風強制冷卻,排氣口配有過熱恒溫器,保證流量的穩定性。
●過濾系統:進氣口精密過濾器可攔截較大雜物粉塵顆粒防止污物進入到泵體內部。
●降音系統:采用微穿小孔多空腔結構,改變原氣流的聲頻降低噪音排放。
● 卸料方式:重力卸料,中置舉升油缸。
●專用吸污管:優質 PVC 合成材質吸污管,輕質堅韌.內徑 102mm,長度 30m。
● 操控系統:高壓、回水,膠管的前進、后退,卷盤收放及左右旋轉控制均采用手動與無線遙控兩種操控方式。

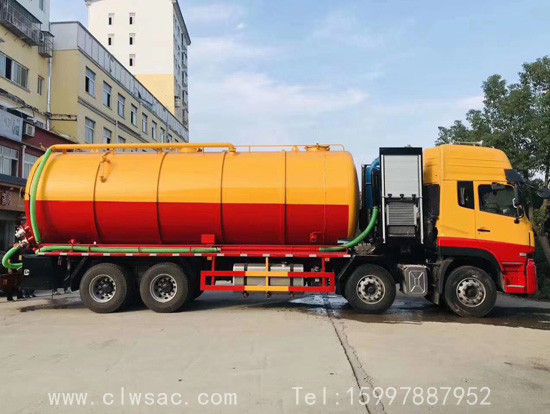

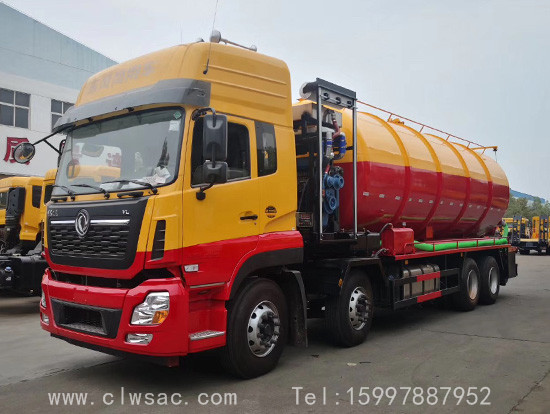

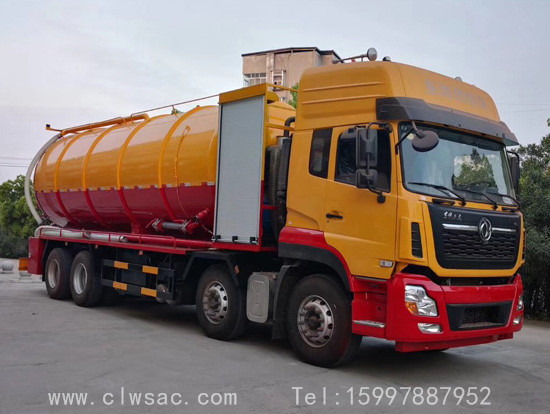

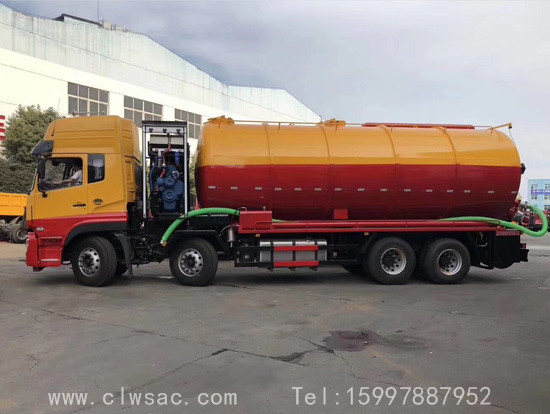

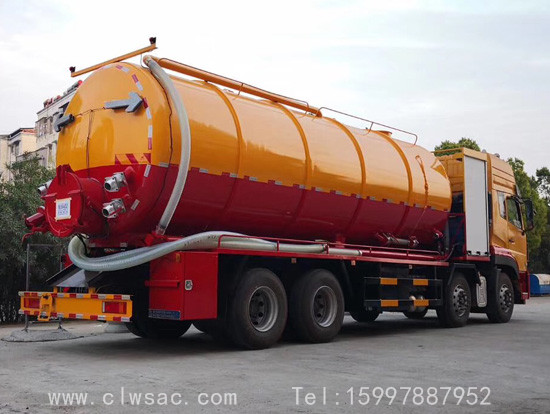

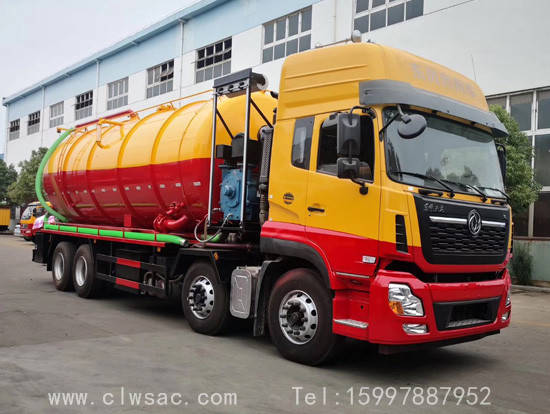

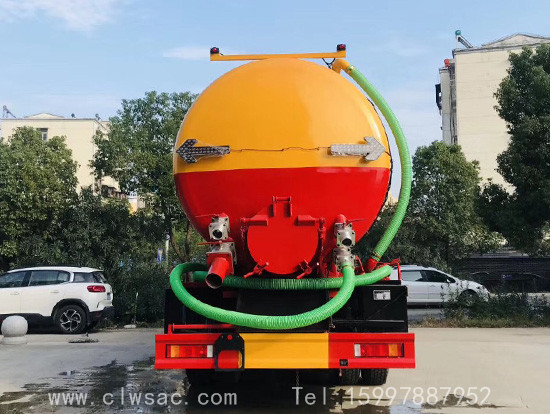

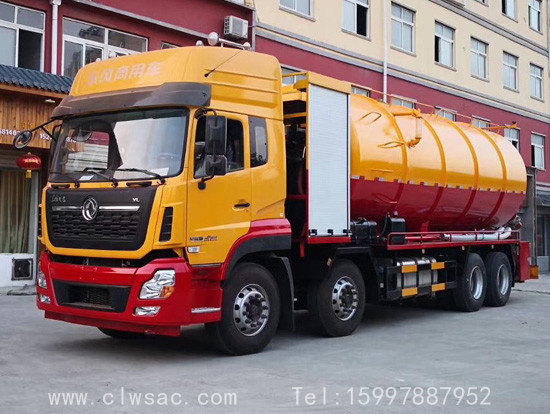

程力威牌東風天龍8x4 33方清洗吸污車工廠圖片
